电脑插拔力试验机

型号:SM-50

点击量：

特性 Characteristics

PDF说明书下载

产品规格

用途：

电脑插拔力试验机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用 Windows 视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件、位移、曲线图、寿命曲线图、检查报表等），解决各种连接器测试的夹具问题及测试时公母连接器能自动对准，不会有吃单边的问题。选配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制（荷重行程-阻抗曲线图）

特点：

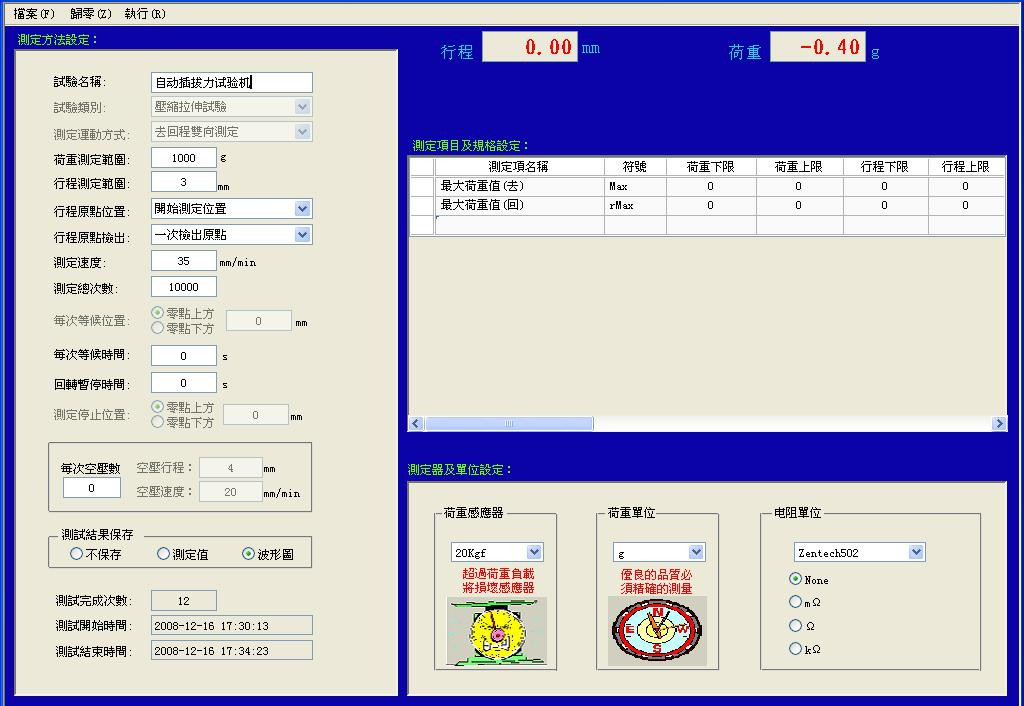

1、电话插拔力试验机测试条件皆由电脑画面设定，并可储存。由下拉式菜单勾选设定或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等）。
2、可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护功能、可确保荷重元不致损坏。
3、同时显示荷重-行程曲线图及寿命曲线图。
4、自动荷重零点检出，并可设定原点检出荷重值。
5、荷重单位显示：N、lb、gf、Kgf 可自由切换。
6、电脑插拔力试验机采用高钢性结构设计，搭配松下伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试。

测试项目：

1、连接器单孔插拔试验
2、连接器插拔寿命试验
3、连接器 Normal Force 测试
4、连接器整排插拔试验
5、连接器单 Pin 与塑胶保持力试验
6、可同时与接触阻抗机连线(选购)
7、各种压缩、拉伸破坏强度试验。

技术参数：

1、测定最大荷重：50Kg
2、最小分解能力：0.01Kg
3、最大测定高度：150mm
4、最小微调距离：0.01mm
5、测定速度范围：0-200mm/min
6、X 轴移动范围：0-75mm
7、Y 轴移动范围：0-75mm
8、传动机构：滚珠丝杆
9、驱动马达：日本多摩川伺服马达
10、外观尺寸：420×280×960mm
11、重量：67Kg
12、电源：220V/50Hz

测试报表输出：

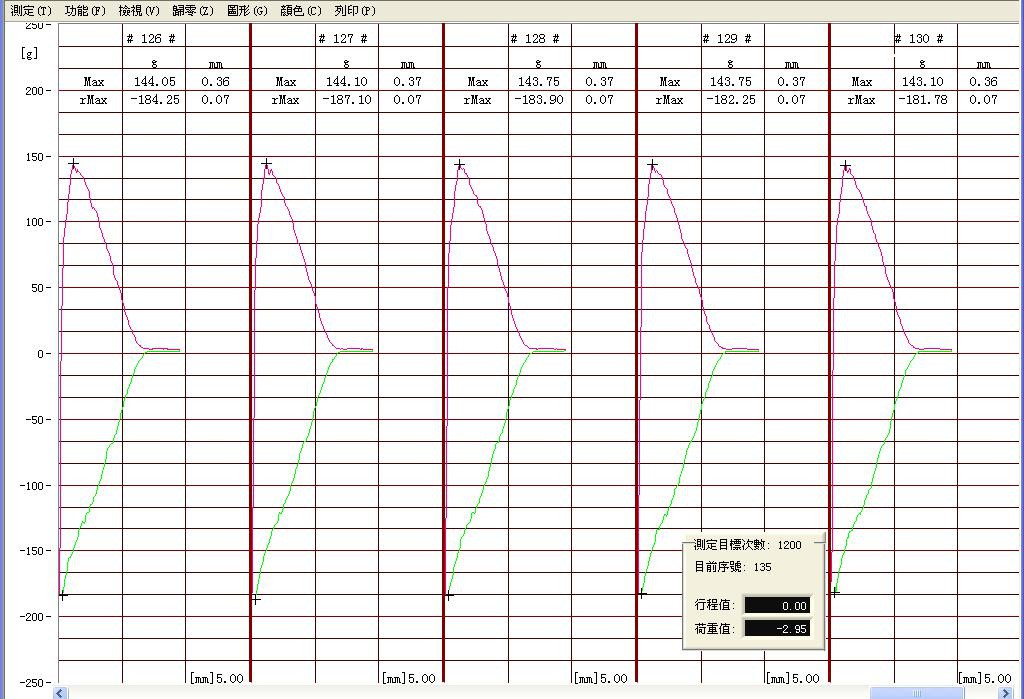

荷重-行程曲线图、寿命曲线图、测试报表，皆为 A4 标准纸张规格，且由电脑打印机直接打印。插拔荷重-行程曲线图：可直接显示并储存每次测试之位移与力量值变化。

标准配置：

1、电脑插拔力主机一台
2、多功能夹具及夹嘴一套
3、整排插拔用自动求心装置一套
4、大型 XY 移动台一套
5、Normal Force 专用治具一套
6、工控电脑一套
7、电脑插拔力试验机说明书一本

主要部件：

传动机构：日本 THK 滚珠螺杆马达 : 日本多摩川伺服马达
荷重元 : 美国传力高精密传感器移动平台：精密 X-Y 平台
接近开关：台湾 FOTEK NPN 型按钮：日本和泉 IDEC
夹具：自动求心装置单 PIN 保持力夹具电脑：专业工控电脑
显示器：19 英寸

测试界面：

美国传力品牌力量传感器确保力值精准

材质：铝合金额定载荷: 50kg
应用领域：力值测定功能特点：
－柱式传感器
－优质铝合金
－安装简便、快速，稳定可靠
－适用于各种材料试验机等

夹具图：
