Industrial Display

工业显示器选型指南

工业显示器选型不能只看屏幕尺寸和价格。工业显示器常用于自动化设备、HMI 操作界面、产线看板、工业控制柜、机器视觉设备、信息发布系统、车载终端和户外终端等场景，现场条件比普通办公和商用环境更复杂。

在工业现场，显示器不仅要“能显示”，还要在粉尘、油污、水汽、震动、温度变化、电磁干扰和长时间运行条件下保持稳定。不同项目对亮度、触控方式、显示接口、防护等级、安装结构和供电方式的要求差异很大。

因此，工业显示器选型应从实际应用场景出发，综合判断显示效果、触控方式、接口配置、防护等级、安装方式、工作温度、供电方式和长期供货能力，而不是单独比较尺寸或采购价格。

一、为什么工业显示器选型不能只看尺寸和价格？

工业显示器与普通商用显示器的区别，主要体现在结构强度、接口配置、安装方式、防护能力、运行稳定性和生命周期管理上。普通显示器多用于办公室、会议室或商业展示，对粉尘、油污、震动、温度和长期连续运行的适应能力有限。

工业显示器则常作为工业设备显示屏、工业 HMI 显示器、工业触控屏或工业监视器使用，需要嵌入设备面板、安装在控制柜、固定在悬臂支架，或部署到产线、车间和户外环境中。

工业现场常见问题包括：

粉尘、油污、水汽、清洁冲洗；

设备震动、冲击和线缆松动；

高温、低温、冷库或户外暴晒；

变频器、电机、焊接设备带来的电磁干扰；

长时间连续运行导致的背光老化和散热压力；

安装空间有限，线缆走向受限；

旧设备改造中存在 VGA、DVI、RS232 触控等兼容需求。

如果选型错误，可能导致亮度不足、触控失灵、显示比例不匹配、接口无法连接、安装结构不兼容、防护等级不足、线缆维护困难和后期更换成本上升。工业项目更关注稳定性、一致性、长期供货和可维护性，而不是一次性采购价格。

二、工业显示器尺寸怎么选？

工业显示器尺寸应根据可视距离、界面复杂度、操作频率、安装空间和软件界面来判断。尺寸越大，显示内容越多，但也会增加安装空间、结构强度和成本要求；尺寸过小，则可能影响操作效率和信息可读性。

1. 7 英寸和 8 英寸工业显示器适合哪些场景？

7 英寸和 8 英寸工业显示器适合紧凑型设备、小型控制面板、简单状态显示、空间受限设备和移动设备辅助显示。这类尺寸常用于显示运行状态、报警信息、少量参数或简单按钮界面。

它的优势是体积小、易嵌入、占用面板空间少，适合小型自动化设备或仪器设备。但屏幕面积有限，不适合复杂流程图、多参数监控或频繁输入操作。选型时应关注分辨率、触控区域、按键尺寸和安装开孔空间。

2. 10.1 英寸工业显示器适合哪些场景？

10.1 英寸工业显示器适合设备参数显示、轻量级 HMI、产线工位操作、扫码录入辅助显示、MES 工位显示和小型设备控制界面。它在尺寸、显示面积和安装便利性之间较为均衡。

如果现场主要显示工单、设备状态、简单趋势图、报警提示和少量输入按钮，10.1 英寸通常较合适。选型时应关注亮度、触控方式、HDMI/VGA 接口、USB 触控接口、前面板防护等级和壁挂或嵌入式安装方式。

3. 12.1 英寸和 13.3 英寸工业显示器适合哪些场景？

12.1 英寸和 13.3 英寸工业显示器适合设备控制、工位操作、较复杂界面显示、测试检测设备和产线操作终端。相比 10.1 英寸，它们能显示更多按钮、参数、曲线和状态信息。

对于工业自动化设备、检测设备、包装设备、工位操作台和中小型 HMI 系统，12.1 英寸和 13.3 英寸通常能提供更好的操作体验。选型时应确认软件分辨率适配、触控精度、开孔尺寸、显示比例和接口位置。

4. 15 英寸、17 英寸和 19 英寸工业显示器适合哪些场景？

15 英寸、17 英寸和 19 英寸工业显示器常用于大型设备 HMI、工控机柜、产线看板、多参数监控、工业监视器、数控机床操作面板和集中控制台。

这类尺寸适合显示复杂流程图、报警列表、趋势曲线、设备状态、工艺参数和多个功能区域。选型时应重点关注分辨率、亮度、前面板 IP 防护、散热、嵌入式安装结构、VESA 安装孔位和线缆维护空间。

5. 21.5 英寸及以上工业显示器适合哪些场景？

21.5 英寸及以上工业显示器适合信息发布、生产看板、调度中心、集中监控、大屏可视化、工厂数据展示和多设备状态监控。这类场景通常更强调远距离可读性和信息展示能力，而不是近距离频繁操作。

如果用于车间看板或调度中心，应关注分辨率、亮度、可视角度、长期运行稳定性、壁挂结构和远程内容管理。如果用于触控操作，还要评估大尺寸屏幕下的触控精度和人体工学。

6. 尺寸选择时还要看哪些因素？

工业屏幕尺寸选择不能只看对角线，还要同时考虑：

操作人员与屏幕的可视距离；

软件界面复杂度和显示内容密度；

分辨率是否与上位机或 HMI 软件适配；

操作频率和触控按钮大小；

面板开孔尺寸和安装空间；

操作人员是否戴手套；

是否需要湿手触控或防误触；

线缆方向、支架强度和维护空间；

后续批量项目是否需要统一尺寸规格。

对于设备厂商而言，尺寸稳定性和结构一致性也很重要。如果后期面板尺寸频繁变化，可能导致设备外壳、开孔、线束和认证流程重复调整。

三、工业显示器亮度、分辨率和可视性怎么判断？

工业显示器的显示效果，不只由尺寸决定。亮度、分辨率、对比度、可视角度、屏幕比例、玻璃盖板和反光处理都会影响现场使用体验。

1. 室内车间显示器亮度怎么选？

普通室内车间、设备内部、控制柜、产线工位和检测工位，一般不需要过高亮度，但应保证在现场照明、油污、粉尘和玻璃反光条件下仍然清晰可读。

如果工业显示屏安装在设备深处、机柜内部或照明较弱的位置，亮度要求相对可控；如果安装在强照明产线、靠近窗边或多光源环境，应适当提高亮度并关注反光处理。

亮度选择应结合现场照明、安装角度、操作距离和显示内容判断，而不是单独追求更高参数。

2. 户外或强光环境是否需要高亮工业显示器？

户外设备终端、车载显示、港口车辆、工程机械和半户外控制设备，通常需要高亮工业显示器。强光环境下，如果屏幕亮度不足，操作人员难以看清参数、报警和按钮，可能影响作业效率。

户外或强光环境选型时，应关注阳光下可读性、抗反光玻璃、可视角度、背光寿命、散热能力和前面板防护等级。高亮屏会带来更高功耗和散热压力，因此还要确认供电和结构散热是否匹配。

3. 分辨率如何影响工业显示器选型？

分辨率会影响界面清晰度、显示内容数量和软件适配。常见分辨率包括 1024×768、1280×800、1920×1080 等。不同分辨率没有绝对优劣，应根据软件界面、屏幕尺寸和可视距离判断。

旧 HMI 软件或传统控制界面可能适配 4:3 或 5:4 分辨率；现代看板、视频显示和信息发布系统更常使用 16:9 或 16:10 宽屏比例。如果软件没有自适应设计，随意更换分辨率可能导致界面拉伸、按钮错位或显示不完整。

4. 宽屏和传统比例屏怎么选？

4:3 和 5:4 比例屏常见于旧设备改造、传统 HMI、工控机柜和存量系统延续。它们适合原有软件界面、设备面板和开孔结构不变的项目。

16:9 和 16:10 宽屏更适合现代 HMI、工业看板、视频监控、信息发布和多窗口显示。宽屏可展示更多横向信息，但在旧设备替换中可能涉及结构和软件界面调整。

选型时应优先确认主机输出分辨率、现有软件比例、设备开孔尺寸和用户操作习惯。

四、工业显示器选电容触控还是电阻触控？

工业触摸显示器常见触控方式包括电容触控和电阻触控。两者适合不同环境，没有固定的单一选择。

1. 电容触控工业显示器适合哪些场景？

电容触控工业显示器适合多点触控、界面交互复杂、操作体验要求较高、现代 HMI、工业看板、信息发布、工位操作和需要滑动、缩放等交互的场景。

电容触控响应快，视觉效果较好，操作体验接近消费级智能设备。对于现代工业 HMI 显示器和可视化系统，电容触控通常更符合操作习惯。

但在湿手、厚手套、油污和强电磁干扰环境下，应确认是否支持手套触控、湿手触控、防误触和抗干扰设计。

2. 电阻触控工业显示器适合哪些场景？

电阻触控工业显示器适合戴手套操作、油污粉尘环境、简单按钮式操作、老设备改造和需要触控笔操作的场景。它通过压力触发，对手指、手套和触控笔的适应性较强。

对于传统设备、简单 HMI、工业控制柜和部分恶劣环境，电阻触控仍有实际价值。但电阻屏在透光率、多点触控和操作体验方面通常不如电容屏，长期高频操作也需要关注表面磨损。

3. 触控选型时还要注意什么？

触控选型应关注以下因素：

操作人员是否戴厚手套；

是否存在湿手、油污或粉尘；

是否需要多点触控；

是否需要防误触；

触控玻璃厚度和抗冲击能力；

触控驱动是否兼容 Windows、Linux 或 Android 主机；

前面板防护等级是否满足清洁和防水要求；

现场是否存在电磁干扰；

清洁方式是否会影响触控表面。

对于工业触控屏项目，建议在真实环境下测试触控体验，而不是只依据参数判断。

五、工业显示器接口怎么判断？

工业显示器接口决定其能否与工控机、工业电脑、边缘计算主机、旧设备或控制系统稳定连接。显示接口和触控接口都要同时确认。

1. HDMI 接口

HDMI 接口适合现代工控机、工业电脑、边缘计算主机和高清显示输出。它在工业显示器中较常见，适合 HMI、看板、检测设备和信息发布系统。

选型时应确认线缆长度、接口固定方式和现场抗干扰要求。长距离传输或震动环境下，应关注接头松动和信号稳定性。

2. VGA 接口

VGA 接口适合旧设备改造、传统工控主机、老旧产线兼容和部分存量系统延续。虽然 VGA 属于较早期接口，但在工业现场仍有不少设备继续使用。

如果项目是替换旧工业液晶显示器或旧 HMI 显示器，应先确认原设备输出接口，避免新显示器无法兼容。

3. DP 接口

DP 接口适合高分辨率、多屏显示和较新平台工控机。对于较大尺寸工业显示屏、高清看板、调度中心和多屏显示应用，DP 具有较好的适配性。

选型时应确认主机是否支持对应分辨率和刷新率，并确认线缆和接口固定方式是否适合现场使用。

4. DVI 接口

DVI 接口常见于部分传统工业设备、工业主板和既有系统延续。对于旧设备改造项目，如果原系统使用 DVI 输出，继续保留 DVI 接口可以减少软件和硬件改造量。

选型时应确认 DVI 类型、分辨率支持和线缆长度限制。

5. USB 触控接口

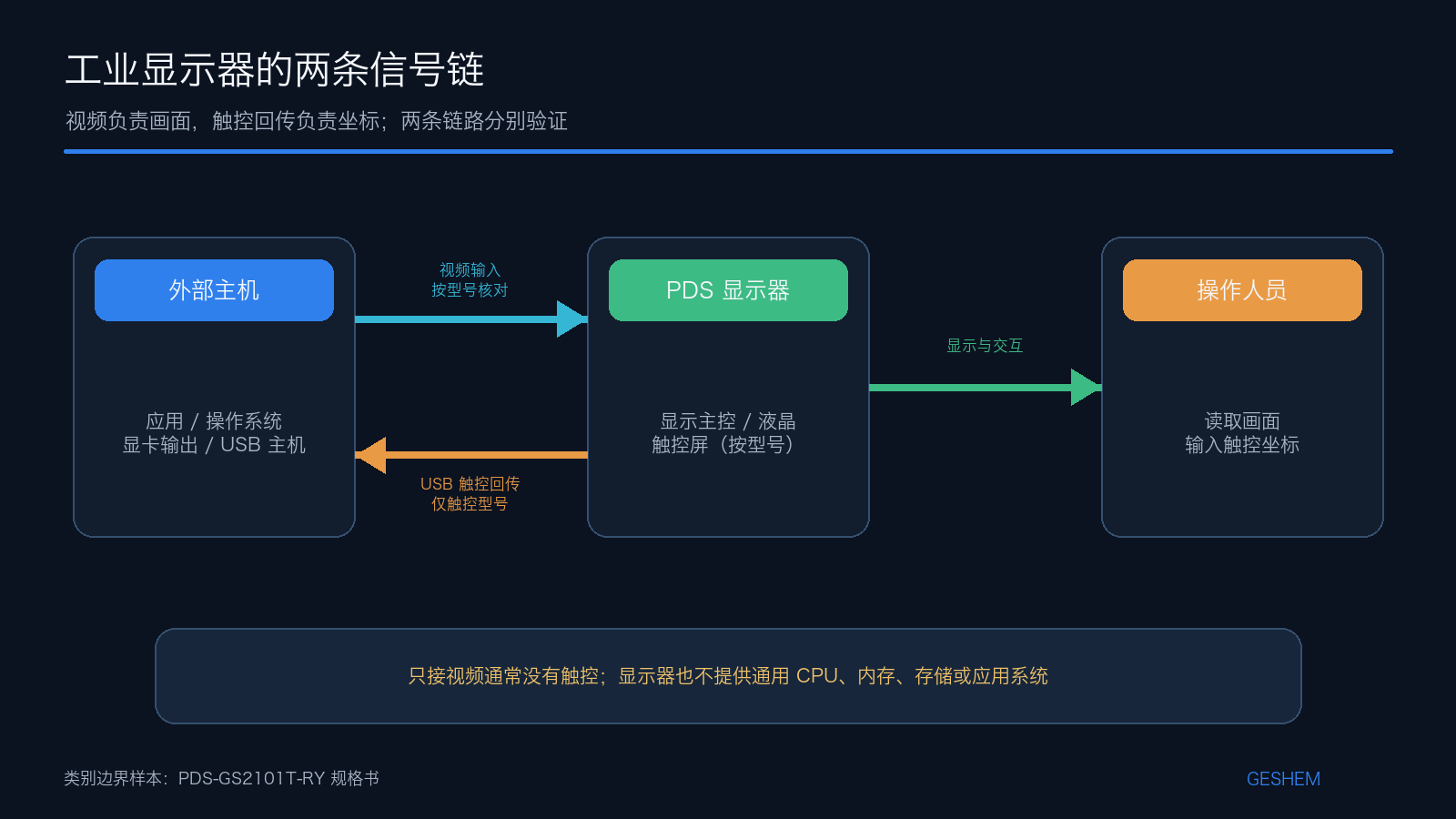

工业触摸显示器通常不仅需要显示接口，还需要触控信号接口。常见触控接口是 USB，也有部分旧设备使用串口触控。

选型时必须同时确认：显示信号是否匹配，触控信号是否匹配，触控驱动是否支持目标操作系统。如果只连接 HDMI 或 VGA，通常只能显示画面，不能实现触控输入。

6. 串口触控或特殊接口

某些旧设备、专用控制系统或定制项目可能需要 RS232 触控、航空插头、锁紧接头或定制线缆。这类项目在替换显示器时尤其需要谨慎。

如果现场原有设备采用特殊接口，应提前确认接口定义、线序、电气特性和驱动支持，避免设备到场后无法联调。

7. 接口选型时要注意什么？

工业显示器接口选型应关注：

主机输出接口与显示器输入接口是否一致；

触控接口是否与操作系统兼容；

是否需要 HDMI、VGA、DP、DVI 多接口兼容；

线缆长度是否影响信号稳定；

插头是否需要固定或防松设计；

接口方向是否便于走线；

安装后是否有足够线缆弯折空间；

是否需要防尘防水接口；

后期维护是否便于插拔和更换。

工业现场中，接口方向和线缆空间经常比接口数量本身更影响部署效果。

六、工业显示器安装方式怎么选？

工业显示器安装方式直接决定现场部署是否可行。常见方式包括嵌入式安装、VESA 壁挂、桌面支架、悬臂支架、机柜面板安装和车载安装。

1. 嵌入式安装

嵌入式工业显示器适合设备面板、控制柜、机台和 HMI 操作面板。显示器前面板露出，主体嵌入设备或机柜内部，外观整洁，适合设备厂商批量配套。

选型时应确认开孔尺寸、外形尺寸、面板厚度、固定结构、前面板防护等级和后部散热空间。需要注意，前面板 IP65 不等于整机 IP65，实际防护效果还与安装结构有关。

2. VESA 壁挂安装

VESA 壁挂适合墙面、支架、设备外部、操作工位和产线显示终端。它安装灵活，便于维护和角度调整，适合工厂现场、仓储、检测工位和看板场景。

选型时应确认 VESA 孔位、支架承重、显示器重量、操作高度、角度调整范围和线缆走向。

3. 桌面支架安装

桌面支架适合测试台、调试台、检测工位、临时操作终端、维修工位和实验室。它部署方便，适合不需要固定嵌入的场景。

选型时应关注底座稳定性、角度调节、线缆固定和防滑设计。如果现场震动较大，不宜只依赖普通桌面支架。

4. 悬臂支架安装

悬臂支架适合大型设备、数控机床、包装设备、自动化产线和频繁人机交互的操作工位。它可以让显示器根据操作人员位置调整角度和距离，改善人体工学。

选型时应关注抗震能力、支架刚性、旋转范围、走线方式、屏幕重量和长期使用后的结构稳定性。

5. 机柜安装或面板安装

机柜安装或面板安装适合控制柜、配电柜、集中监控柜和工业控制台。显示器通常与工控机、PLC、电源和通信模块一起部署。

选型时应关注柜内散热、面板开孔、前面板防护、线缆布线、强弱电分离和维护空间。

6. 车载或移动安装

车载或移动安装适合叉车、工程车辆、物流车辆、港口车辆和移动工作站。此类场景存在震动、电源波动、无线通信不稳定和固定可靠性问题。

选型时应关注防震支架、宽压供电、接口锁紧、屏幕亮度、无线通信主机兼容性和车辆运行中的安全固定。

七、不同工业场景下的工业显示器选型建议

八、工业显示器选型还要看哪些关键参数？

1. 防护等级

工业显示器防护等级需要区分前面板 IP65、整机 IP65、整机 IP67 等概念。嵌入式工业显示器常见的是前面板防护，即安装后前面板可抵抗一定粉尘、水汽和飞溅；整机防护则对外壳整体密封要求更高。

粉尘、油污、水汽、清洁冲洗和户外雨水都会影响防护等级选择。食品、医药、户外、近水和车载场景，应特别关注实际清洁方式和密封维护。

2. 工作温度

工业显示器可能部署在高温车间、低温冷库、户外箱体、设备内部或靠近热源的位置。温度会影响液晶响应、背光寿命、触控稳定性和电子元件可靠性。

冷库、户外、电力能源、车载和密闭机柜项目，应根据实际温度范围选择显示器，而不是只依据普通室内环境判断。

3. 供电方式

工业显示器常见供电方式包括 12V、24V、9–36V 宽压输入和车载电源。工业现场可能存在电压波动、浪涌、电源干扰和接地问题。

自动化设备和控制柜场景常见 24V 工业电源；车载场景更需要关注宽压输入和电源保护。选型时应确认电源输入范围、接插件形式、防反接和现场供电稳定性。

4. 结构材料

工业显示器结构材料会影响强度、散热、防护和外观一致性。常见结构包括铝合金外壳、金属面板、钢化玻璃、前面板密封和加强边框。

铝合金外壳有利于散热和结构强度；钢化玻璃可提升前面板抗冲击和耐刮擦能力；密封结构影响防尘防水表现。设备厂商配套项目还应关注外观、开孔尺寸和批量一致性。

5. 抗震与抗干扰能力

产线震动、电机干扰、变频器环境、焊接设备和长线缆传输，都可能影响显示稳定性和触控可靠性。工业显示器应结合现场安装方式、接地方案、线缆屏蔽和接口固定方式评估。

如果部署在机床、车辆、工程设备或重载产线附近，抗震和抗干扰能力尤其重要。

6. 长时间运行稳定性

工业显示器常用于 7×24 小时运行、产线看板、监控终端和设备 HMI。长时间运行会影响背光寿命、散热、屏幕老化和电子元件可靠性。

选型时应关注背光方案、散热设计、供电稳定性和维护周期。对于关键工位，应考虑备件和快速更换方案。

7. 系统与软件兼容

工业显示器需要与 Windows、Linux、Android 工控主机或旧系统配合。分辨率、显示比例、触控驱动和接口类型都会影响兼容性。

旧系统改造时，应确认原主机输出接口、触控接口、系统驱动和软件界面比例。新项目则应提前规划分辨率和 UI 布局，避免后期显示不完整或触控坐标异常。

8. 长期供货与生命周期

工业项目通常需要多年维护和批量交付。工业显示器厂家是否能提供稳定面板供应、结构一致性、BOM 稳定、备件支持和售后维护，会直接影响设备厂商和系统集成商的项目风险。

如果显示面板、接口位置或开孔尺寸频繁变化，可能导致设备结构重新设计和软件重新适配。因此，生命周期管理是工业显示器选型中的重要指标。

九、工业显示器和普通商用显示器有什么区别？

十、工业显示器选型常见误区

1. 只看屏幕尺寸，忽略可视距离和安装空间

同样尺寸的工业显示器，外形尺寸、开孔尺寸和安装方式可能不同。嵌入式项目尤其要确认开孔和固定结构。

2. 只看亮度参数，忽略反光、视角和使用环境

亮度高不等于现场可读性一定好。强光环境还要关注抗反光、玻璃盖板、视角和安装角度。

3. 选了电容触控，但现场需要戴厚手套操作

电容触控体验好，但在厚手套、湿手或油污环境下需要专门验证。否则可能出现触控不灵敏或误触。

4. 忽略显示接口和触控接口需要同时匹配

工业触摸显示器通常需要显示接口和触控接口同时连接。只匹配 HDMI、VGA 或 DP，不代表触控可以正常使用。

5. 忽略 VGA、DVI 等旧设备兼容需求

旧设备改造中，原有工控主机可能只支持 VGA 或 DVI。若只选择新接口显示器，可能增加转换器和故障点。

6. 忽略前面板 IP 防护和整机防护的区别

前面板 IP65 不等于整机 IP65。嵌入式安装、移动安装和户外安装，对防护等级的要求不同。

7. 忽略电源波动、接地和电磁干扰

工业现场电源和电磁环境复杂。电源波动、接地不良和变频器干扰可能导致显示异常或触控不稳定。

8. 忽略线缆方向、支架强度和维护空间

接口方向、线缆弯折半径、支架承重和拆装空间，都会影响实际部署。设备到场后再调整通常成本更高。

9. 用普通商用显示器替代工业显示器

普通商用显示器短期可能能用，但在防护、安装、供电、长期运行和生命周期方面可能不适合工业现场，后期维护成本可能上升。

10. 只关注价格，不关注长期供货和批量一致性

工业项目往往需要长期维护和批量交付。低价设备如果面板、结构或接口频繁变化，会增加后续适配和备件管理难度。

十一、结论：工业显示器选型应如何判断？

工业显示器选型应从实际应用场景出发，综合判断屏幕尺寸、亮度、分辨率、触控方式、接口配置、安装方式、防护等级、工作温度、供电方式、抗干扰能力和生命周期。

尺寸决定显示和操作体验，亮度决定现场可视性，触控方式决定操作可靠性，接口和安装方式决定部署可行性。防护等级、工作温度、供电稳定性和长期供货能力，则决定工业显示器能否在现场长期稳定运行。

对于自动化设备、工业 HMI 显示器、产线看板、机器视觉设备、工业控制柜、食品医药洁净车间、车载终端和户外设备终端等项目，建议先明确现场环境、主机接口、软件界面、安装结构和维护要求，再选择合适的工业显示器配置。Geshem / 德航智能在工业显示器与工业计算机项目中，通常会结合客户现场部署方式、显示接口、触控需求和结构安装条件，协助完成更贴近实际工况的选型判断。
