工业显示器视频与触控现场调试：EDID、分辨率、USB 触控和重启验收

更新：2026-07-27

工业显示器常同时有视频、电源和 USB 触控三条链路。屏幕能显示不代表触控已连接；USB 设备能枚举也不代表视频模式正确。现场应分别建立链路，再验证它们在重启、断线和多屏情况下能否稳定恢复。

工程问题和适用边界

本文适用于 HDMI、DVI 或 VGA 视频输入配合 USB 触控回传的工业显示器。Windows 通常通过 EDID 和 DDC 获取显示器身份、能力与首选模式；USB HID 设备通过自描述机制向主机报告能力。但这不保证任意主机、显卡、转接器、操作系统和触控用法都兼容。

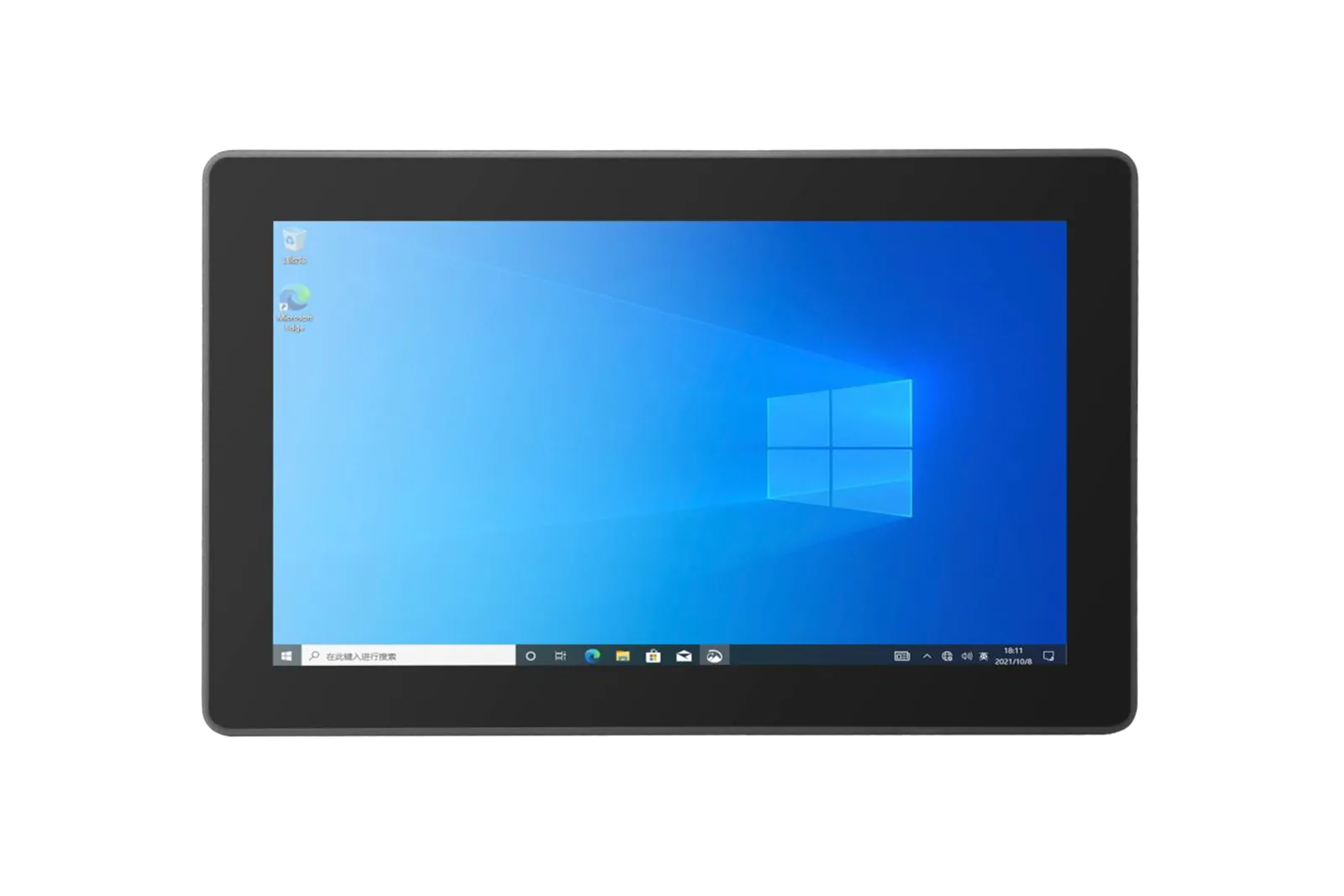

PDS-GS1561B 提供 1920×1080、HDMI/VGA/DVI 和 1 个触控 USB，可作为调试示例。PDS-GS1503T-BJ 的资料同时列出触控 USB 与前置 USB，现场必须根据端口标识和线束区分用途。

开工前应冻结的输入和配置

• 显示器型号、面板分辨率、固件、触控类型和电源配置。
• 主机、显卡、BIOS、操作系统、显示/USB 驱动和应用版本。
• 视频接口、线缆、转接器、长度、锁紧方式和端口编号。
• USB 触控线、集线器、延长器、供电和端口拓扑。
• 单屏/多屏布局、旋转方向、缩放、触控映射和登录方式。
• 冷启动、热重启、休眠恢复、断线重连的项目验收用例。
• EDID、显示模式、USB 枚举和系统事件日志的采集方法。

实施步骤与调试流程

1. 先建立最简视频链：显示器直连主机，去掉非必要转接器和延长器；核对输入源、电源、线缆与接头锁紧。
2. 读取识别信息：在操作系统中记录显示器身份、EDID、当前/首选分辨率、刷新率和颜色格式。无法读取时，先更换已知正常端口和线缆。
3. 验证原生模式：先使用面板原生分辨率和主机/显示器共同支持的刷新率，再测试项目指定模式。
4. 单独连接触控 USB：确认 USB 设备枚举、设备 ID、驱动状态和事件日志。不要把显示正常当作触控链已接通。
5. 校准和映射：在单屏状态验证全屏边角、点击、拖动；多屏或旋转时，再完成显示器—触控设备映射。
6. 验证应用行为：检查单击、长按、拖动、多点手势（若项目需要且设备支持）、边缘区域和持续操作。
7. 加入实际线缆拓扑：逐步加入转接器、KVM、USB 集线器或延长器，每加一项就复测并记录。
8. 执行恢复用例：覆盖显示器先/后上电、主机冷启动、热重启、休眠恢复、视频/USB 断开重连和多屏切换。
9. 保存证据：归档 EDID、显示设置、USB 枚举、事件日志、线缆与端口照片、异常步骤和恢复结果。

验收项目、记录字段和判定方法

常见失败模式与定位顺序

• 无信号/黑屏：依次查电源、输入源、直连线缆、主机输出、EDID 识别和显示模式，再查转接器/KVM。
• 分辨率错误或画面裁切：查 EDID、显卡驱动、缩放、刷新率、转接器能力和显示器菜单。
• 有画面但触摸无反应：查触控 USB 是否接到正确端口、是否枚举、驱动和电源；视频线不承载本文所述 USB 触控回传。
• 触控位置偏移：查旋转、多屏主副顺序、校准和触控设备映射。
• 重启后显示或触控丢失：比较上电顺序、EDID/USB 枚举和系统日志，逐步去掉集线器、延长器或转接器。
• 间歇掉线：查线缆长度、接头锁紧、USB 供电、EMI、接地和机械拉扯。

不适用情况和需要供应商确认的事项

阳光下可视、光学贴合、手套/水触控、医疗或功能安全、人机工效认证不由本文验证。需向供应商确认面板和触控配置、原生分辨率、输入接口、USB 端口用途、驱动支持、宽压模块选配、上电时序、线缆长度和多屏兼容性。

Geshem 产品类别、型号和规格书路径

• 工业显示器产品类别
• PDS-GS1561B 产品页 / 规格书
• PDS-GS1503T-BJ 产品页 / 规格书

PDS-GS1561B 标准资料为 12V DC，9–36V 为可选模块；采购和现场供电必须按具体配置确认。

官方资料与项目确认清单

• Microsoft Display/EDID
• Microsoft Monitor Class Function Driver
• USB-IF HID Specifications and Tools

确认清单：显示器/主机/驱动版本、EDID、分辨率、视频链、USB 拓扑、映射、重启用例、日志和线缆 BOM 均已归档。

FAQ

HDMI 接通后，USB 触控会自动可用吗？ 不会。本文涉及的触控需要独立 USB 回传链路，视频和触控应分别验证。

系统显示“通用即插即用监视器”就没有 EDID 问题吗？ 不能据此下结论。应记录实际 EDID、首选模式、驱动和每次启动的识别结果。

分辨率越高越好吗？ 不一定。应优先使用面板原生分辨率和链路共同支持的模式，并结合应用缩放与可读性。

USB HID 是否意味着所有系统都免驱？ HID 提供通用、自描述基础，但具体操作系统、触控用法、多点和映射仍需验证。

向 Geshem 提交显示器型号、主机/显卡、系统版本、视频和 USB 拓扑、目标分辨率、多屏布局及重启用例，可协助建立调试清单。
